挡圈

挡圈密封件

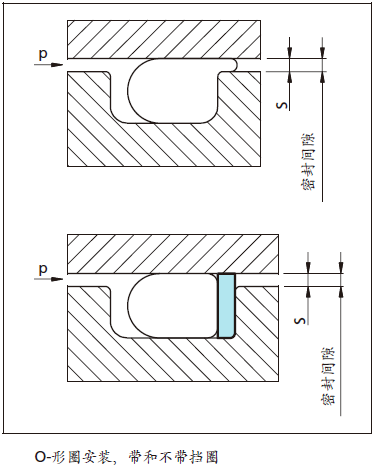

挡圈没有密封功能，如其名称所指，它们是保护和支承元件，用耐挤压的材料制成，通常是矩形截面。它们与弹性的密封件一起装在沟槽中，最好是和相应的O-形圈用在静态密封用途中。由于挡圈在沟槽中的紧配合，它们防止受压的弹性密封件被挤压进入密封间隙。

- 静态和动态用途

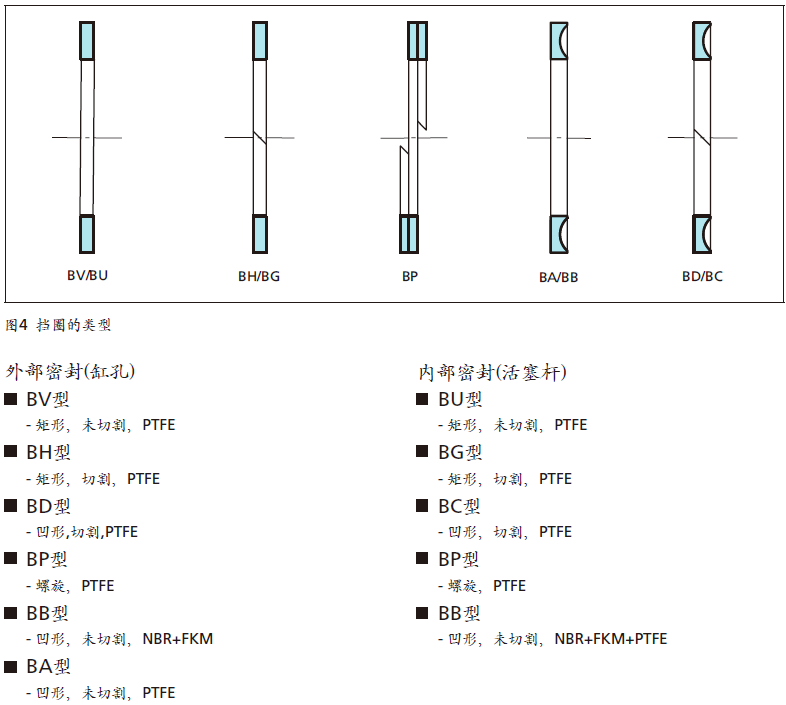

挡圈结构：

BV型
- 矩形截面
- 材料: PTFE
- 静态和动态使用
- 可以往复和旋转运动
BB型
- 凹形截面
- 材料: NBR，FKM
- 接触表面大，在脉动压力大的情况下保护O-形圈防止变形
- O-形圈的尺寸稳定，改善了密封力，提高了使用寿命
- 最好静态使用
- 可以往复运动
BA型
- 凹形截面
- 材料: PTFE
- 接触表面大，在脉动压力大的情况下保护O-形圈防止变形
- O-形圈的尺寸稳定，改善了密封力，提高了使用寿命
- 静态和动态使用
- 可以往复和旋转运动反扣挡圈，特殊型
- 由于材料的反扣作用，便于安装在封闭式沟槽中
- 与标准挡圈相比，尺寸是不同的，产品仅按照图纸要求
BH型
- 矩形截面
- 材料: PTFE
- 30º和45º切割角度
- 静态和动态使用
- 可以往复和旋转运动
- 最好安装在未切割的挡圈不适用的封闭式沟槽中
BD型
- 凹形截面
- 材料: PTFE
- 30º和45º切割角度
- 接触表面大，在脉动压力大的情况下保护O-形圈防止变形
- O-形圈的尺寸稳定，改善了密封力，提高了使用寿命
- 静态和动态使用
- 可以往复运动
- 最好安装在未切割的挡圈不适用的封闭式沟槽中
挡圈类型，螺旋BP型
- 矩形截面
- 材料: PTFE
- 30º和45º切割角度
- 标准形式由2个螺旋圈组成，在两端成角度切断
- 静态和动态使用
- 仅往复运动
- 最好安装在未切割的挡圈不适用的封闭式沟槽中
- 由于像螺旋般伸长和收缩，温度变化大时的补偿和公差间隙补偿没有困难。便于安装在封闭式沟槽中，用于外部密封用途
- 尺寸与标准挡圈不同
BU型
- 矩形截面
- 材料: PTFE
- 静态和动态使用
- 可以往复和旋转运
BB型
- 凹形截面
- 材料: PTFE，NBR，FKM
- 接触表面大，在脉动压力大的情况下保护O-形圈防止变形
- O-形圈的尺寸稳定，改善了密封力，提高了使用寿命
- 静态和动态使用
- 可以往复运动
挡圈类型，切割
BG型
- 矩形截面
- 材料: PTFE
- 30º和45º切割角度
- 静态和动态使用
- 可以往复和旋转运动
- 最好安装在未切割的挡圈不适用的封闭式沟槽中
BC型
- 凹形截面
- 材料: PTFE
- 30º和45º切割角度
- 接触表面大，在脉动压力大的情况下保护O-形圈防止变形
- O-形圈的尺寸稳定，改善了密封力，提高了使用寿命
- 静态和动态使用
- 可以往复运动
- 最好安装在未切割的挡圈不适用的封闭式沟槽中
应用示例
- 注射成形机
- 机床
- 压机
- 挖掘机
- 农业机械
- 液压回路的阀门
技术数据：
工作压力
静态用途: 达到约250 MPa，根据挡圈材料和密封组
动态用途: 往复，达到约40 MPa摆动/慢速旋转，达到约15 MPa
速度: 往复或旋转达到约2 m/s根据材料
工作温度: -200ºC至+260ºC根据材料
