V型密封

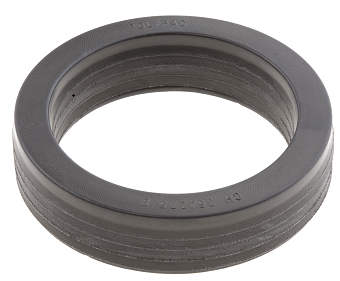

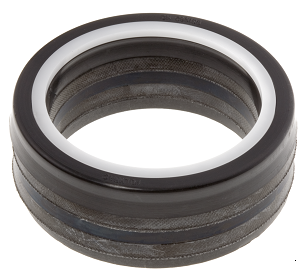

Veepac密封胶圈

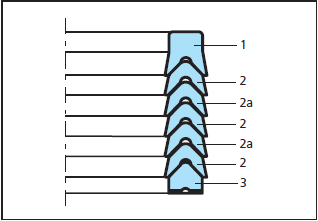

Veepac是一组由纤维增强的人字形圈组成的密封，通常为1+5+1或1+3+1结构。分别由支承环（1）、密封环（2）和压环（3）组成。在这种压紧型密封中，施加的轴向力在每个填充环之间传递，并使其压紧在活塞杆表面。除了标准材料外，用于各种工况的特殊材料也可供货。下示出了Veepac 的结构。

图中：
1) 在标准型产品中，“U”圈或基座圈是用纤维增强材料制造的，包括浸有丁腈橡胶复合物的棉织层，用以提高抗挤出性能。该元件主要用来支承，V形圈， 以保证良好的性能。
2) 在标准型品种中，V形圈是用增强的棉纤维和丁腈橡胶弹性体制成的，弹性好，密封效果好，耐挤压。由于它们的特殊结构，V形圈对油液压力变化十分敏感，使它们能够贯穿其径向截面并产生变形，增大了密封载荷和有效性。其接触压力与施加的压力成正比。
2a) 这里的V形圈是用纯弹性体做的，密封效果非常好。
3) 压环或张紧圈是用聚甲醛（POM）或聚四氟乙烯(PTFE)制成的，该元件的功能是保证均匀的压力分布。
优点
- 非常坚固的密封件
- 不敏感，对各种工况适应能力强
- 可调整
- 便于现场安装和更换（各个环之间可拆离）
- 尺寸范围宽（见《对称的密封件》部分）
- 对配合表面要求不严格
应用示例
. 矿山设备
. 挖掘机
. 轧钢机
. 水压机械
. 压机
. 船舶液压
. 起重机用稳定装置液压缸
. 连铸设备
技术数据
工况技术条件
压力: 达40 MPa
速度: 达0.5 m/s
温度: -30℃至+200℃，取决于材料
介质：液压油，矿物油，水乙二醇，水乳化液
