RU3型

RU3 系列

U形圈主要用做液压缸中的活塞杆密封件，聚氨酯橡胶的U形圈是经过考验的元件，由于其良好的机械特性，用在标准缸结构中，特别用于恶劣工作条件下的工程机械液压缸。

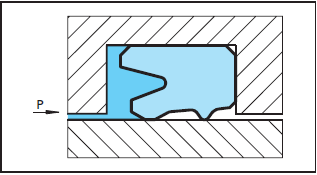

RU3 系列U形圈主要用来作为活塞杆密封件，用于重型工程机械和工业液压用途。它是通过定位安装在其外径上（过盈）。后面的动态密封唇改善了泄漏特性，同时防止污染物从大气侧进入，与型号RU2比较，RU3 系列的内唇更短且更易弯曲，故能够更好地适应工作条件和活塞杆的弯曲变形。润滑腔在密封唇之间形成,抵消了爬行倾向和防止无油运行，同时良好的润滑特性减少了磨损。

作用机理
U形圈的密封效果来自密封体内在的预加载荷和安装时密封唇的压缩。在工作状态下，系统压力作用在U形圈上，增加了U形圈与活塞杆的径向接触应力。在低速时，由于在密封间隙中没有形成充分的润滑油膜，以及密封件的材料特性，U形圈可能会产生爬行现象，这种情况符合相关文献中描述的Stribeck曲线。
优点
- 密封效果好
- 耐磨性好，磨损小
- 可补偿活塞杆的挠曲
- 消除脏物和空气进入系统
- 不受瞬间载荷和高压的影响
- 安装简单
技术数据
工作压力: 最高40 MPa
速度: 达0.5 m/s
温度: 在矿物油中使用: -35℃至+110℃
介质: 矿物油
