RU2型

RU2系列

U形圈主要用做液压缸中的活塞杆密封件，聚氨酯橡胶的U形圈是经过考验的元件，由于其良好的机械特性，用在标准缸结构中，特别用于恶劣工作条件下的工程机械液压缸。

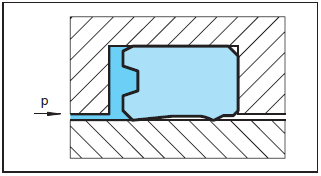

RU2 系列U形圈紧凑型的RU2 系列U形圈是专为小沟槽设计的。它特别适合用在节省空间的设计中。即使系统压力很低，这种紧凑的结构形式仍能提供良好的密封效果。U形圈在动态密封区域有二道密封唇。带二道密封唇的结构形式改善了低系统压力时的泄漏特性。由于在两个密封唇之间行成了一个储油腔，当系统压力高于10 MPa时，摩擦力能相应减小。此外，第二道密封唇可防止脏物从大气侧进入系统内。

作用机理
U形圈的密封效果来自密封体内在的预加载荷和安装时密封唇的压缩。在工作状态下，系统压力作用在U形圈上，增加了U形圈与活塞杆的径向接触应力。在低速时，由于在密封间隙中没有形成充分的润滑油膜，以及由于密封件的材料特性，U形圈可能会产生爬行现象，
这种情况符合相关文献中描述的Stribeck曲线。
优点
-高压和低压下均有良好的密封效果
- 耐磨性好，磨损小
- 不受突加载荷的影响
- 适合用于小沟槽
- 安装简单
技术数据
工作压力:最高40 MPa
速度:达0.5 m/s
温度:在矿物油中使用 ：-35℃至+110℃
介质:矿物油
