DAS组合封

DAS/DBM 组合密封

DAS/DBM 组合密封是一种双作用的密封和导向元件，由一个弹体密封圈、两个挡圈和两个导向环组成。密封圈在静态和动态都能起良好密封作用，而挡圈可防止橡胶密封圈被挤入密封间隙，导向环的作用是使活塞在缸筒内导向并吸收径向力。这种设计提供了一种紧凑的密封与导向的组合，可用于开放式或封闭式安装沟槽。

结构

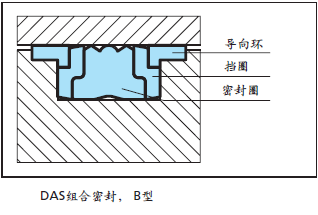

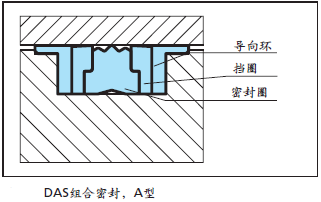

DAS/DBM组合密封在实际使用中几种不同的截面几何形状，通常是根据现有的安装沟槽来选择确定的。DAS型号A （订货号 PCA）这种型号的产品特点是具有直线形的、长边、L形截面的导向环。与B型产品相比，对于相同的缸筒直径，它的沟槽深度较浅，适合于缸筒壁厚较薄的应用场合如伸缩油缸。

DBM 组合密封
DBM组合密封的截面特点是一个人字形挡圈，它可以有效防止弹性体密封圈变形和/或被挤出。 挡圈外侧的L形导向环有对中作用。可选配置当系统压力大，且径向负载高时，对于DBM 组合密封也可考虑选择DBM/NEO作为活塞密封。这种产品不带L形导向环，但有挡圈，同时需另配单独的律特士®导向环.

优点
- 密封效果好，也适用于支承缸
- 可安装在封闭式沟槽中，能降低加工成本
- 经济型的“密封加导向”解决方案
- 开切口的挡圈和导向环安装方便
应用示例
DAS/DBM 组合密封推荐用于液压元件的双作用活塞
密封件，例如：
. 机床
. 汽车起重机
. 叉车和搬运机械
. 农业机械
技术数据
工况技术条件
压力: 达35 MPa，峰值达40 MPa
速度: 达0.5 m/s
温度: -30℃至+100℃
材料: 矿物液压油，抗燃液压油，HFA，HFB，HFC(<+40℃)
材料
DAS 组合密封用于下列材料组合:
密封圈: 丁腈橡胶，邵氏 A 70
挡圈: 聚酯弹性体
导向环: POM
组件代号: NCRO
DBM组合密封用于下列材料组合:
密封圈: 丁腈橡胶，邵氏 A 80
挡圈: 聚酯弹性体
导向圈: POM
组件代号: N8RO
